NUVOLA32

Name: NUVOLA32
Brand: MAKERSUN

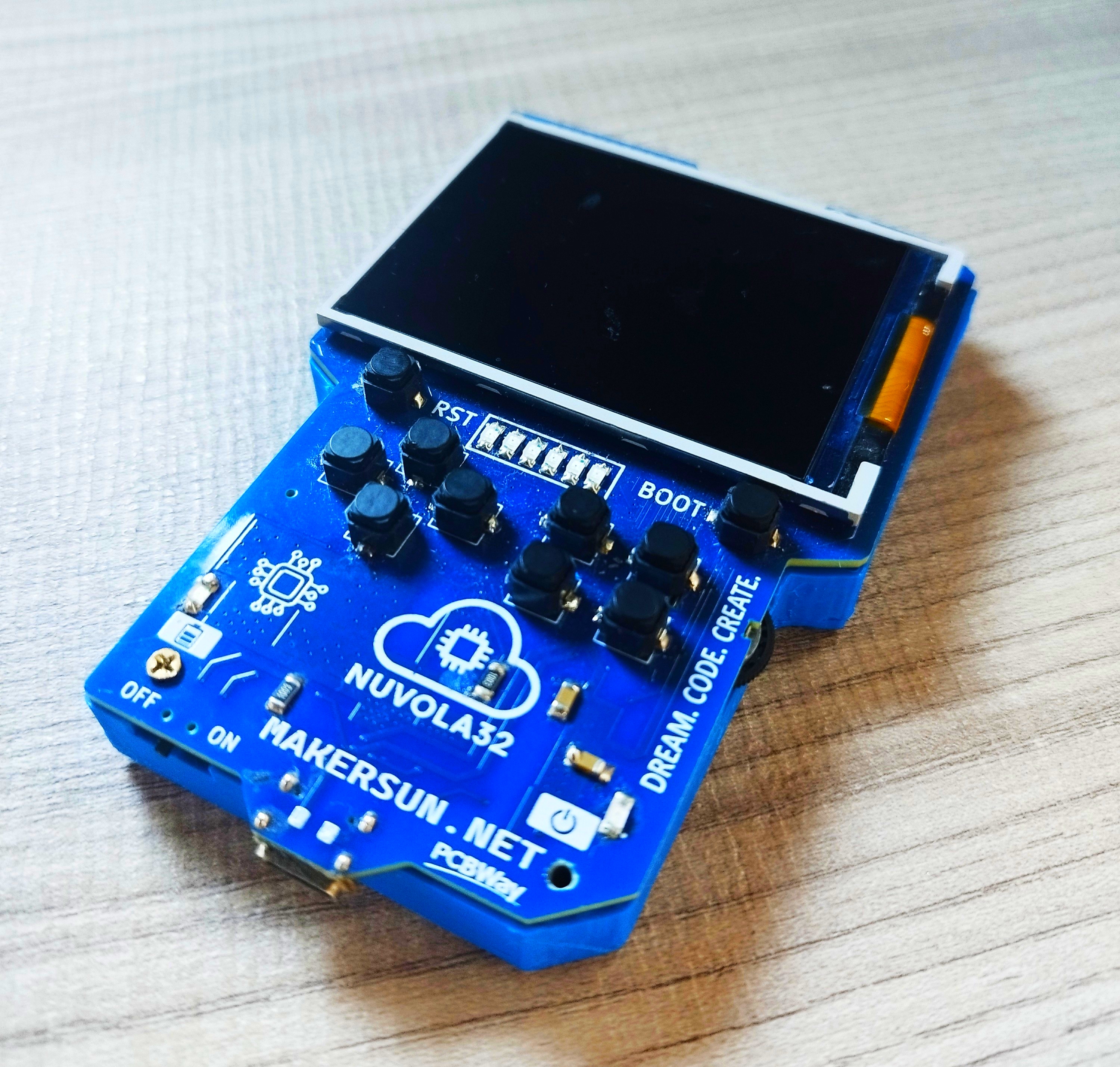

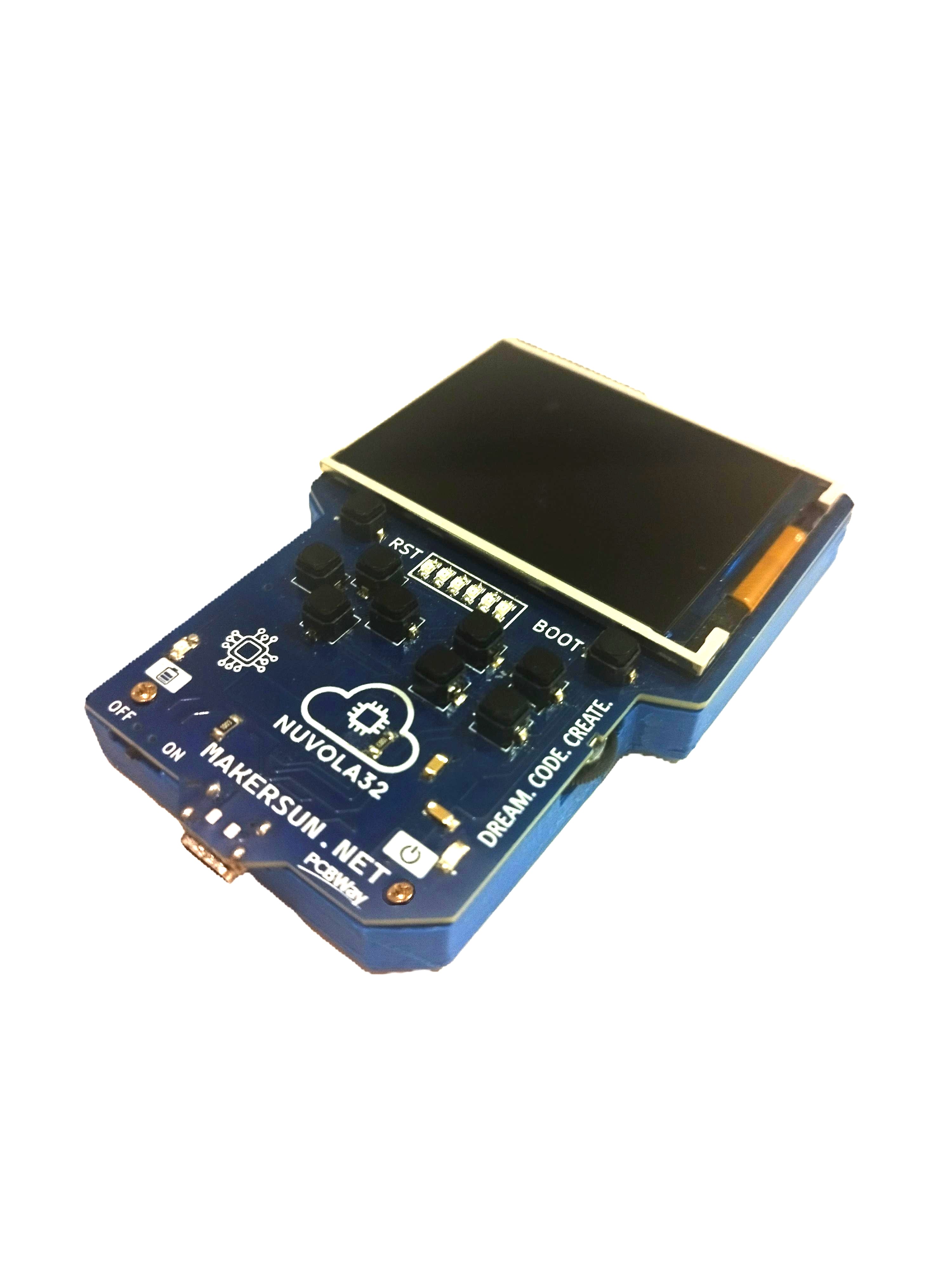

Piattaforma handheld open hardware basata su ESP32-S3: display a colori, pulsanti, SD e audio in una sola scheda. Console retro, stazione audio, prototipi IoT.Open hardware handheld platform built on the ESP32-S3: color display, buttons, SD and audio on a single board. Retro console, audio station, IoT prototypes.

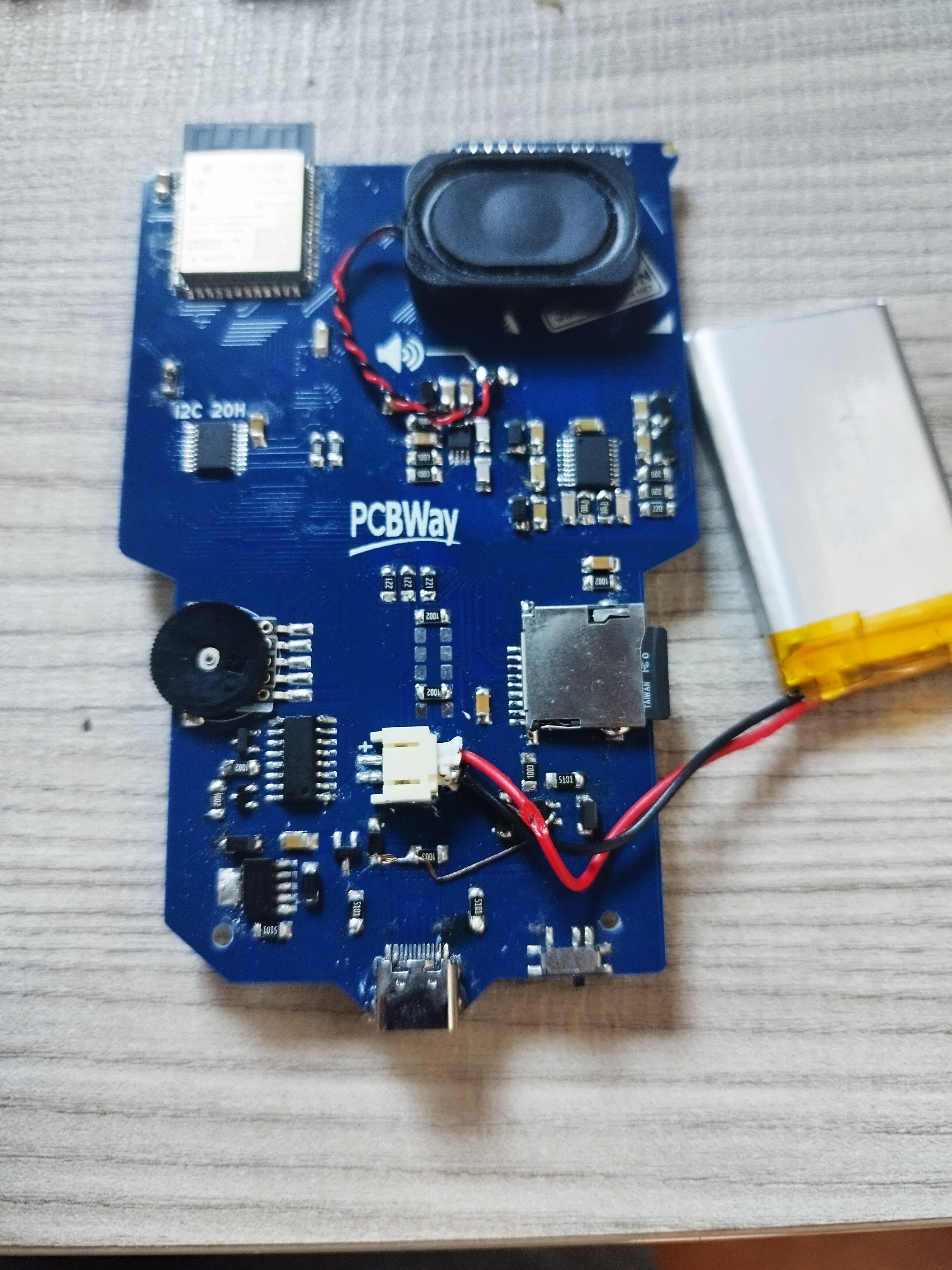

Modulo / Module	ESP32S3-WROOM-1 N16R8 (16 MB flash, 8 MB PSRAM)
Wireless	Wi-Fi 802.11 b/g/n, Bluetooth 5 / BLE

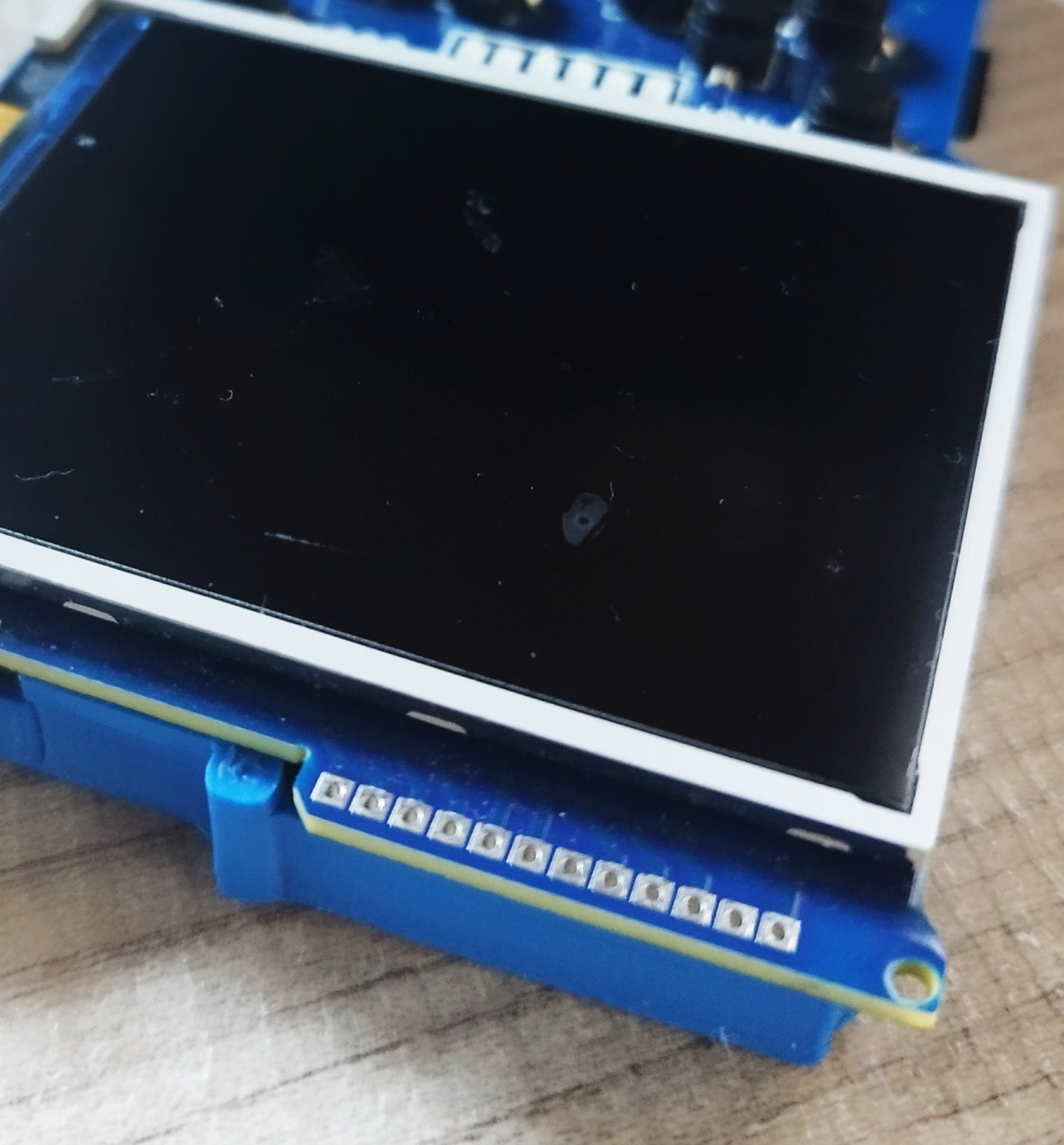

Display	ILI9341 2.4" TFT, 320×240
AudioAudio	DAC I2S PCM5102, ampli classe D 3 W, altoparlante, volume lateralePCM5102 I2S DAC, 3 W Class-D amp, speaker, side volume knob
SD	MicroSD (SPI0)
PulsantiButtons	8 via PCF8574 (I2C) + RESET + BOOT8 via PCF8574 (I2C) + RESET + BOOT
LED	6 LED in charlieplexing (GPIO 3, 9, 10)6 charlieplexed LEDs (GPIO 3, 9, 10)
AlimentazionePower	USB-C 5 V o LiPo, caricatore MCP73831, monitor batteria su GPIO6USB-C 5 V or LiPo, MCP73831 charger, battery monitor on GPIO6
USB	Type-C (CH340C), auto-reset
EspansioneExpansion	Header a 12 pin (SPI, I2C, GPIO1/2/8)12-pin header (SPI, I2C, GPIO1/2/8)
LicenzaLicense	MIT (firmware) · CERN OHL v2 Permissive (hardware)

Retro gamingIoTAudioArduino · ESP-IDF · PlatformIO

Repository GitHubGitHub repository Sorgenti firmwareFirmware source

Dicono di NUVOLA32Press · NUVOLA32

Electromaker · Maker Faire Rome 2026: Highlights From the Show Floor

Tra i progetti più interessanti visti al Maker Faire Rome 2026, Electromaker segnala lo stand MAKERSUN: una scheda blu compatta con display a colori, controlli fisici e connessioni accessibili. Le demo andavano da grafici e valori numerici a un gioco in stile retro, a conferma di una scheda di sviluppo che invita a sperimentare: uno strumento portatile, un gioco o un controller su misura.Among the standout projects at Maker Faire Rome 2026, Electromaker points to the MAKERSUN stand: a compact blue board with a color screen, physical controls and accessible connections. Demos ranged from graphs and numerical readouts to a retro-style game, showing a development board that invites experimentation: a handheld instrument, a game or a custom controller.

Richard Elliot · 24/10/2026

Leggi su ElectromakerRead on Electromaker

Documentazione e downloadDocumentation and downloads

Tutto ciò che serve per programmare, modificare e produrre la scheda. Il materiale vive nel repository: qui i collegamenti diretti.Everything you need to program, modify and manufacture the board. The material lives in the repository: direct links below.

NUVOLA32 · DOCS

Documentazione, immagini e schemi della scheda.Board documentation, images and schematics.

DOCS

NUVOLA32 · LicenzeLicenses

MIT per il firmware, CERN OHL v2 Permissive per l'hardware.MIT for firmware, CERN OHL v2 Permissive for hardware.

LicenzeLicenses

Avvio rapido NUVOLA32NUVOLA32 quick start

Installa Arduino IDE o PlatformIO con il pacchetto Espressif ESP32.Install Arduino IDE or PlatformIO with the Espressif ESP32 package.
Scegli la scheda ESP32S3 Dev Module e collega la USB-C: l'auto-reset fa il resto.Select the ESP32S3 Dev Module board and plug in USB-C: auto-reset does the rest.
I pin della scheda sono definiti in config_NUVOLA32.h nella cartella SRC.Board pins are defined in config_NUVOLA32.h in the SRC folder.

git clone https://github.com/MAKERSUN99/NUVOLA32.git
git clone https://github.com/MAKERSUN99/MAUS.git
